1.目標

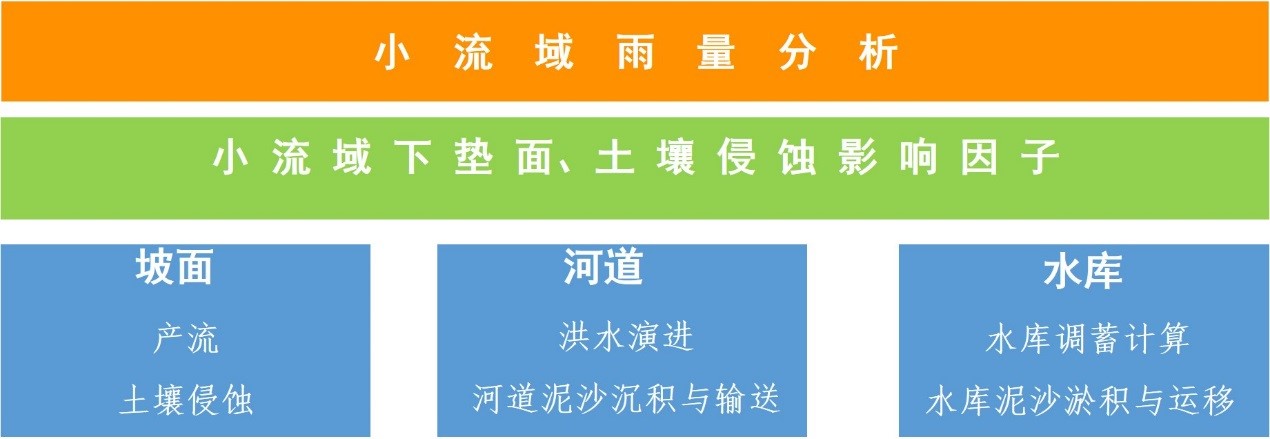

  采用分布式水文模型和土壤侵蝕耦合模型等新技術方法，根據山丘區短歷時、強降雨的暴雨洪水特點，采用小流域暴雨洪水為載體，應用改進的中國土壤侵蝕方程描述小流域的土壤侵蝕過程，以小流域雨量分析為驅動，聯立分析小流域產流、坡面土壤侵蝕，河道洪水演進、河道泥沙沉積與輸送，水庫調蓄計算、水庫泥沙淤積與運移，潰壩風險分析等，為改善區域生態環境、提高水土保持措施對山洪災害預防能力和防治效益提供技術支撐。

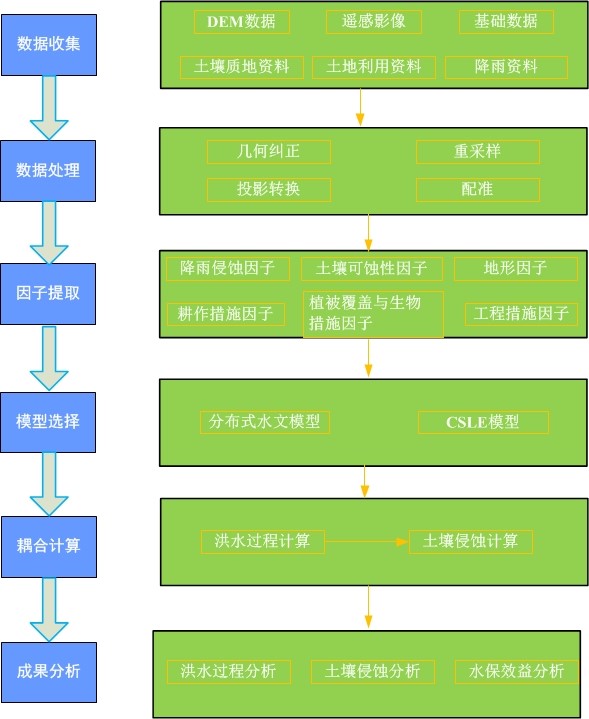

2.總體技術路線

   收集、處理區域基礎地理、土壤質地、降雨等數據，提取土壤侵蝕影響因子，采用小流域暴雨洪水為載體，應用改進的中國土壤侵蝕方程，聯立分析洪水、土壤侵蝕及水土保持措施效益。

3.模型選擇
3.1分布式水文模型

   分布式水文模型涵蓋所有的水文過程，包括面雨量分析計算、產流計算、蒸散發計算、匯流計算、河道演進計算、水庫調蓄計算和潰壩預測等。

• 降雨模型

   采用泰森多邊形、反距離法或克里金插值法進行小流域面雨量插值計算。

• 產流模型

   根據區域氣候條件及地形地貌構建適合于實際情況的產流模型。主要包括蓄滿產流、超滲產流、混合產流等。

• 匯流模型

   采用國家山洪災害調查與評價項目下發的標準化單位線進行小流域匯流計算。

• 演進模型

   采用適合無資料山丘區河道徑流演進模型進行河道洪水演進計算，如運動波、動態馬斯京根法等。

• 水庫調蓄模型

   基于水量平衡公式和水庫的特征曲線進行水庫調蓄計算。

• 潰壩模型

   潰壩預測主要是預測潰口參數，包括潰口深度、潰口寬度、側坡坡度、潰口開始時間及潰口形成時間，可通過建立在大量案例基礎上的經驗關系式或預測方程法進行預測。

3.2小流域坡面土壤侵蝕模型

   依據《水土保持監測技術規程》（SL 277―2002），本項目根據我國土壤侵蝕實際情況，選擇中國通用土壤流失模型（CSLE）進行典型流域土壤侵蝕定量評價研究。 A=R×K×LS×B×E×T 式中： A：土壤水蝕模數，t/（hm²·a）；
R：降雨侵蝕力因子，MJ·mm/（hm²·h·a）；
K：土壤可蝕性因子，t·hm²·h/（hm²·MJ·mm）；
LS：坡長坡度因子，無量綱；
B：生物措施因子，無量綱；
E：工程措施措施因子，無量綱；
T：耕作措施因子，無量綱。

3.3河道產沙及輸送模型

   泥沙從上游匯集到河道中以后，匯集的水流攜帶土顆粒以懸浮質或推移質的形式在河道中繼續前進，水流或沙礫拖拽河床的泥沙，引起河道沖刷，使部分河床質從靜止轉為運動，同時，當流速足較小的時候，水中的部分泥沙將會沉降到河床。

3.4水庫淤積及運移模型

   水流匯入水庫的過程中，水流流速變慢，泥沙輸送能力降低，從而導致泥沙沉降，發生淤積。如果滯留時間足夠長，大多數泥沙將淤積于水庫中。

4.軟件系統研建

   洪水水文與土壤侵蝕過程由不同的物理子過程組合而成的，每個子過程被描述成相對獨立的模塊，每個模塊作為一個軟件單元，有事先定義好的數據接口和行為接口。模塊間通過水循環過程進行連接。

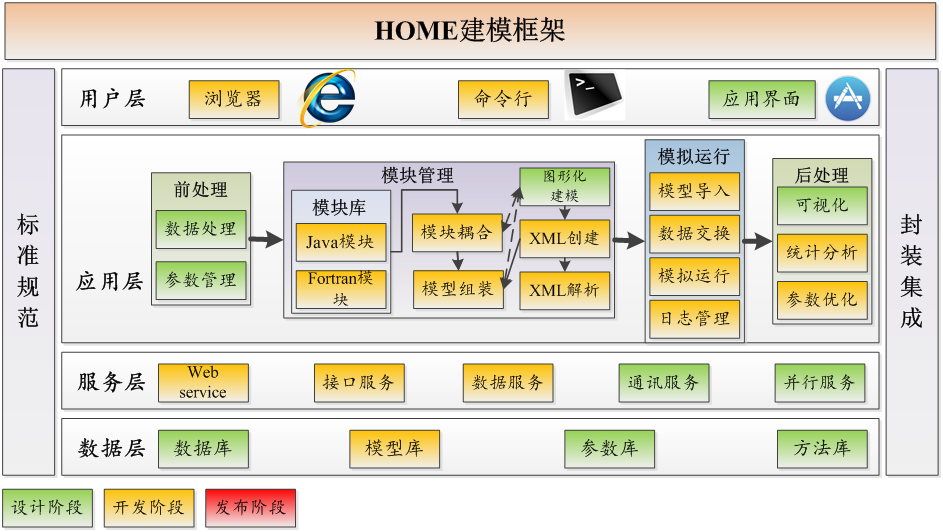

軟件系統架構圖

技術層次上應用以下關鍵技術： 模塊接口 統一數據模型 模塊解析及模塊運行 基于圖形化的模型生成 建模流程的支持 并行模擬算法 并行調度算法

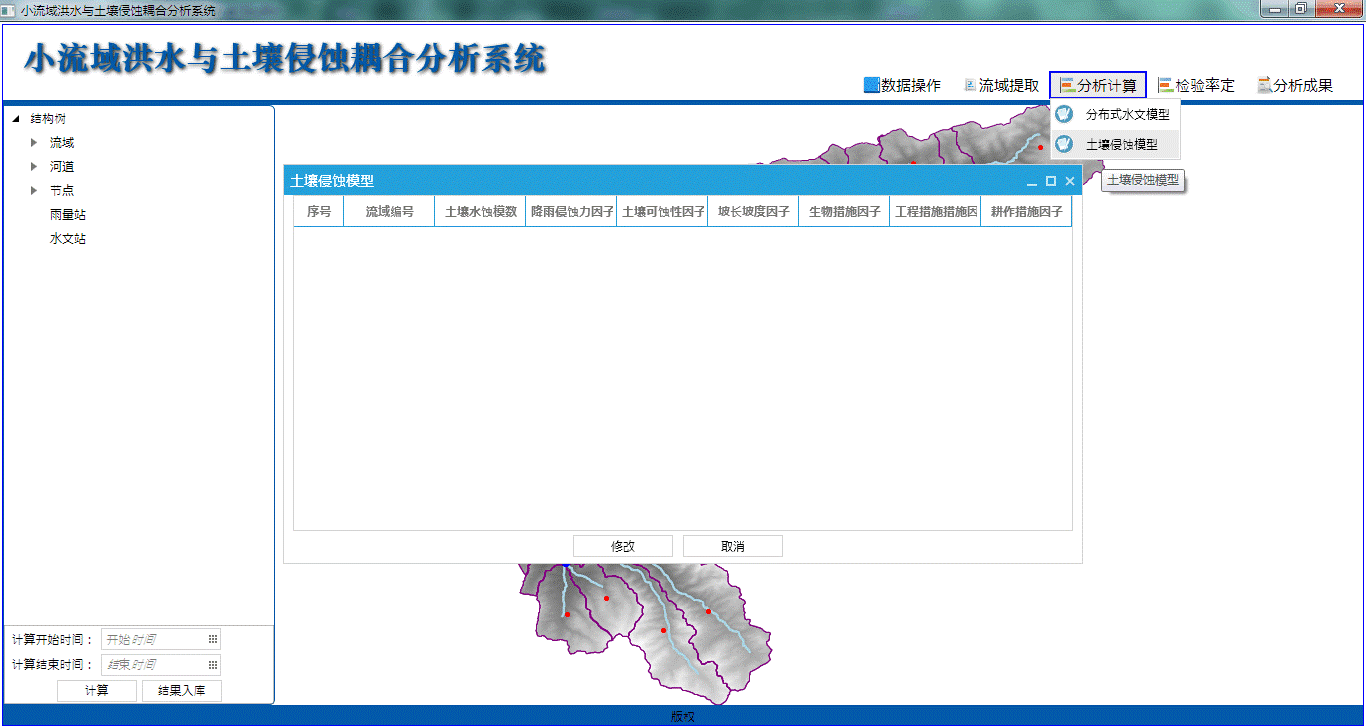

山洪與土壤侵蝕分析系統界面

5.模型軟件應用

模型因子輸入

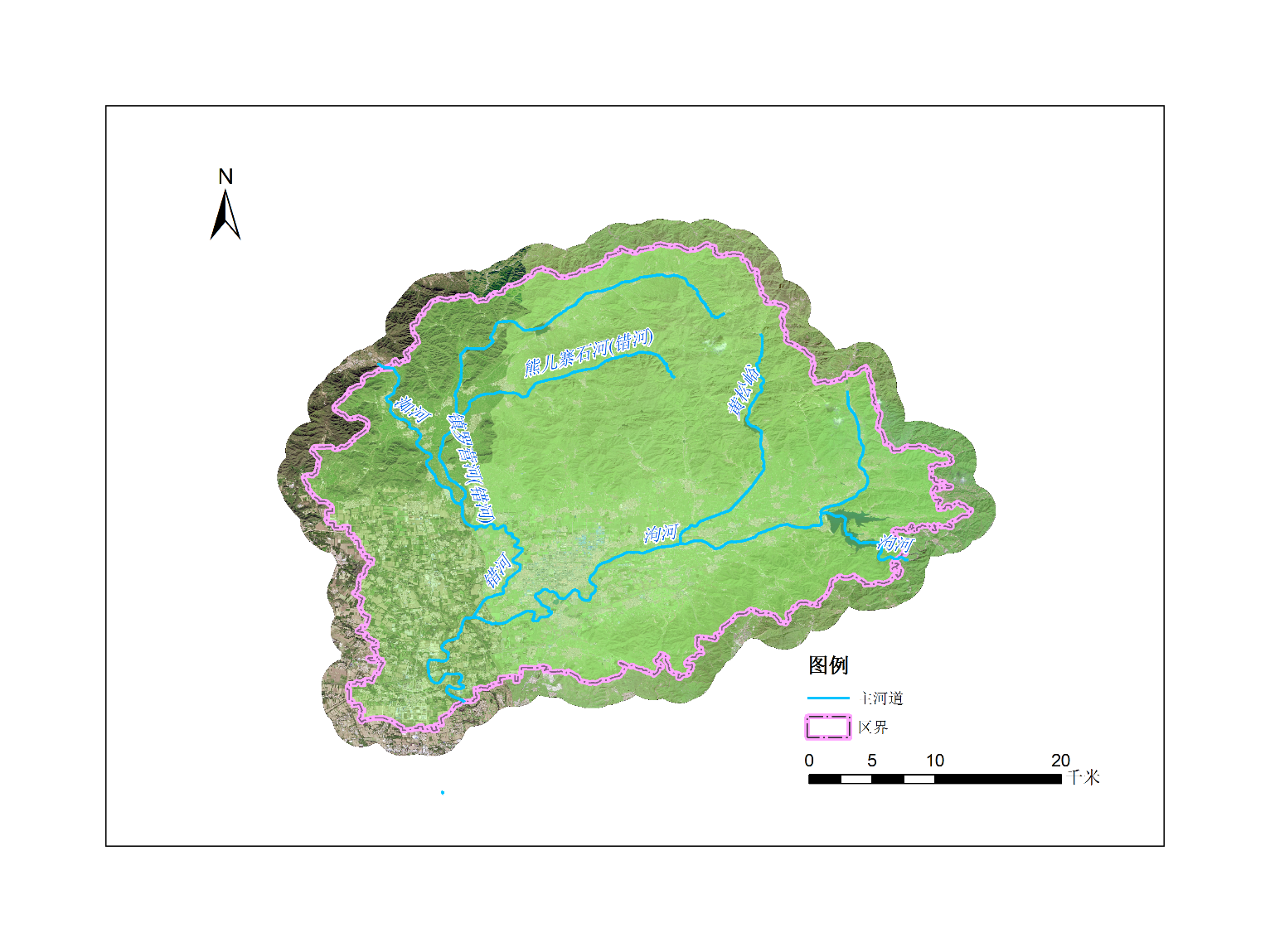

河流水系分布圖

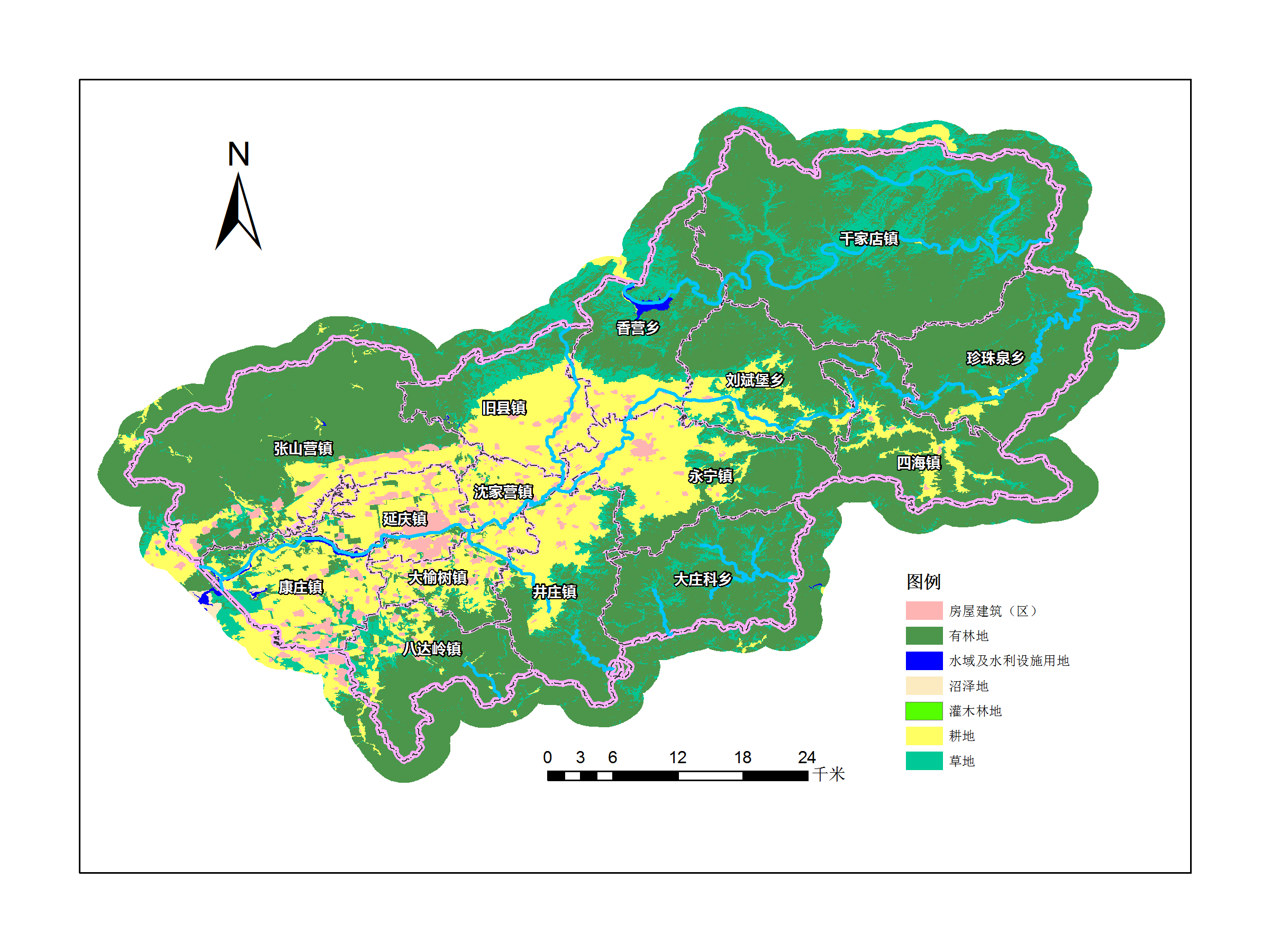

土地利用分布圖

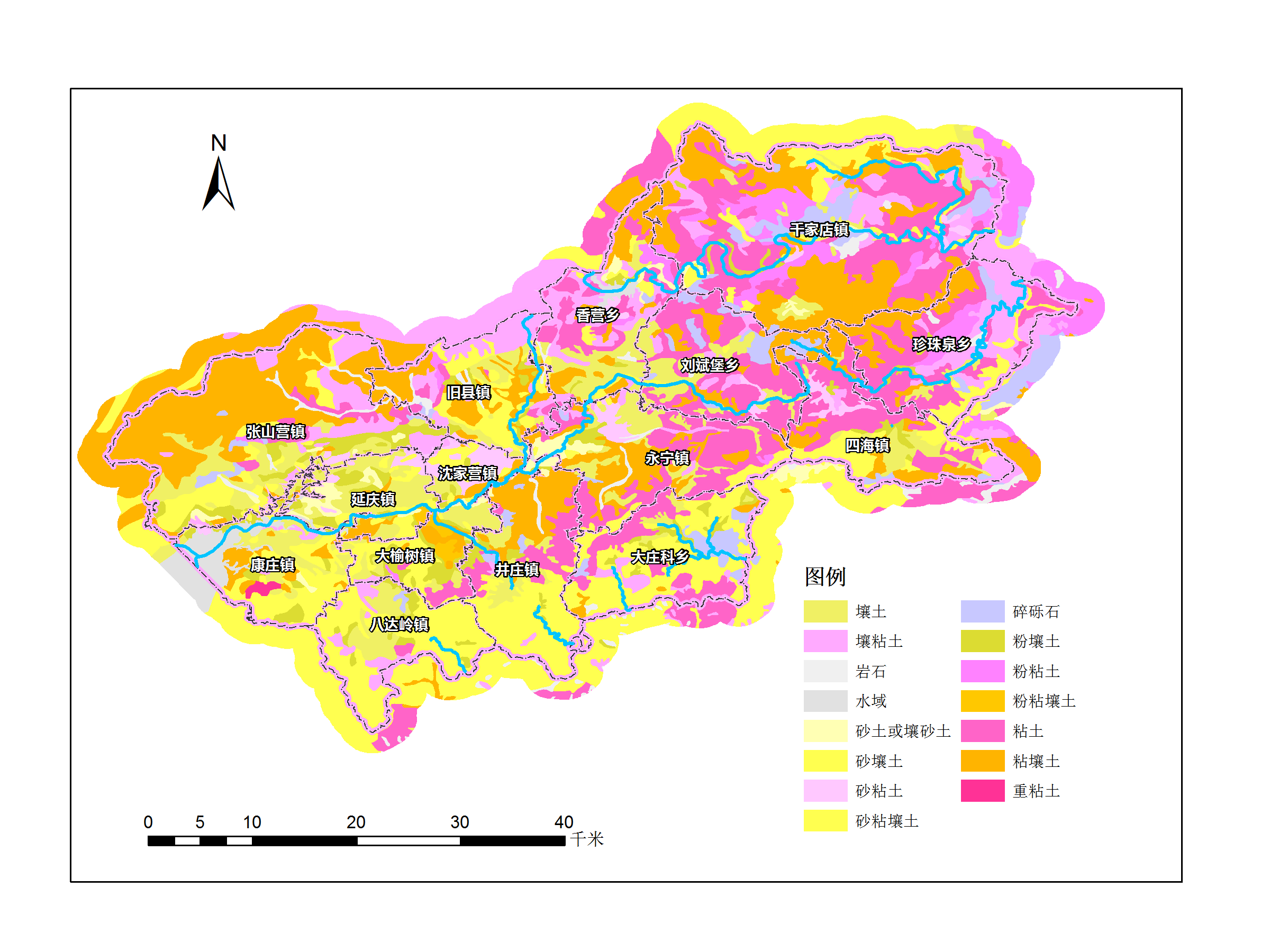

土壤類型分布圖

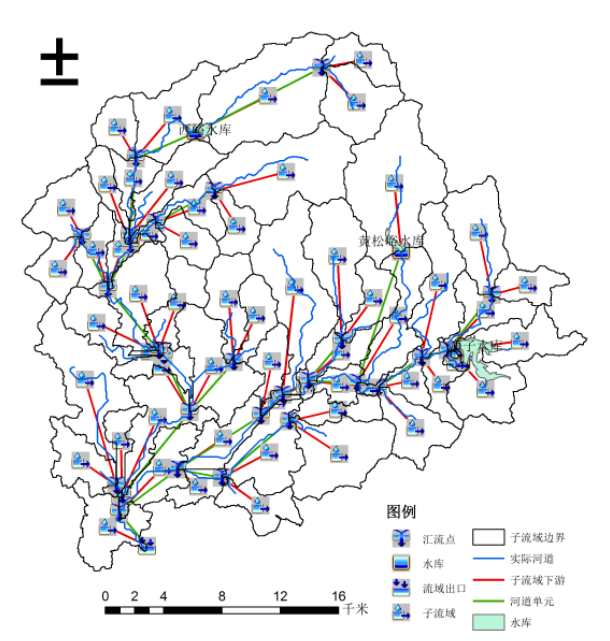

小流域劃分圖

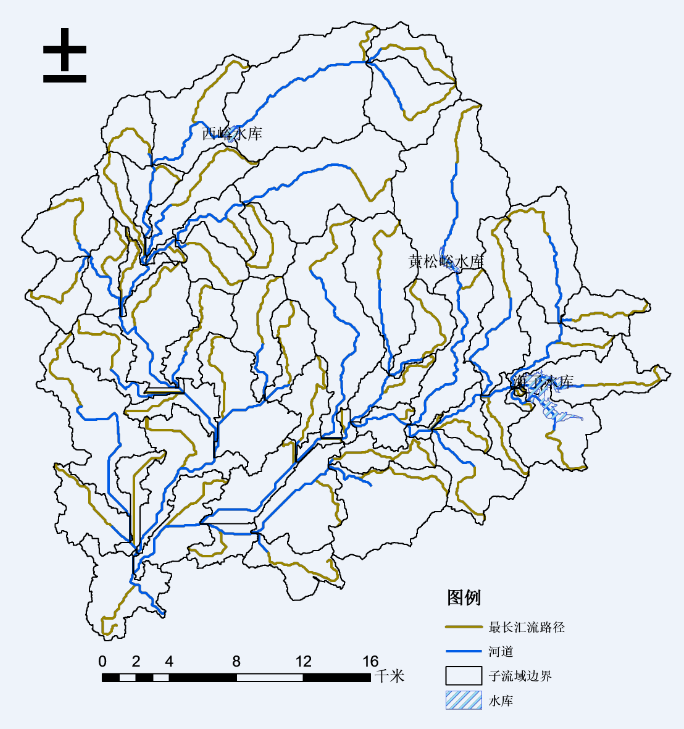

小流域最長匯流路徑圖

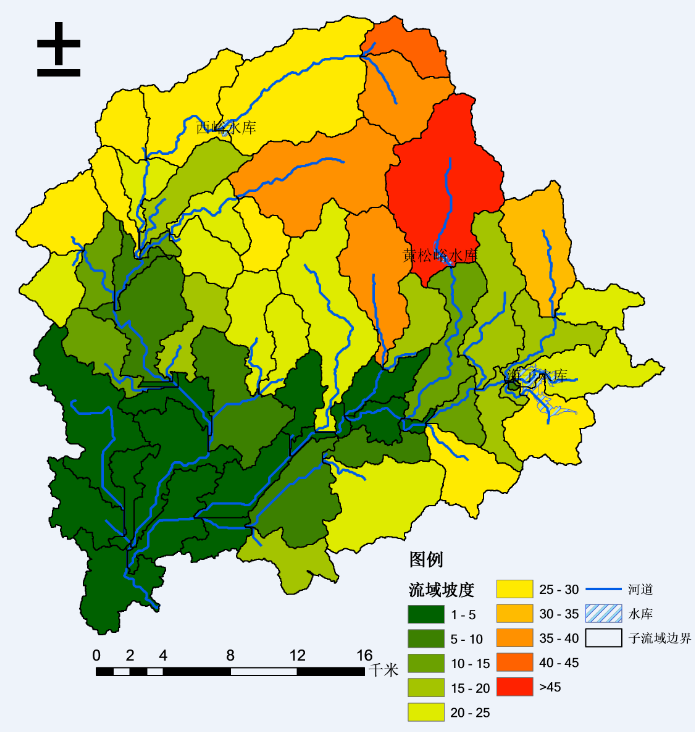

小流域平均坡度圖

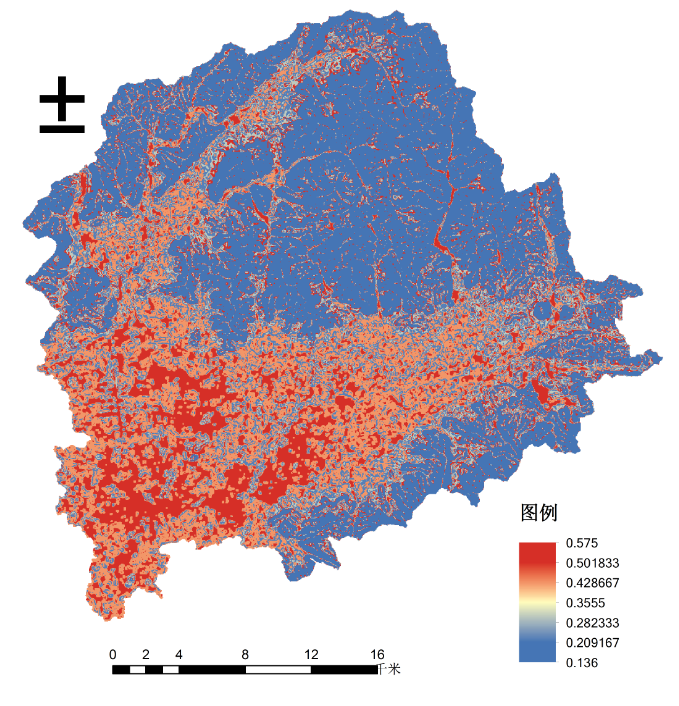

土壤可蝕性K值分布圖

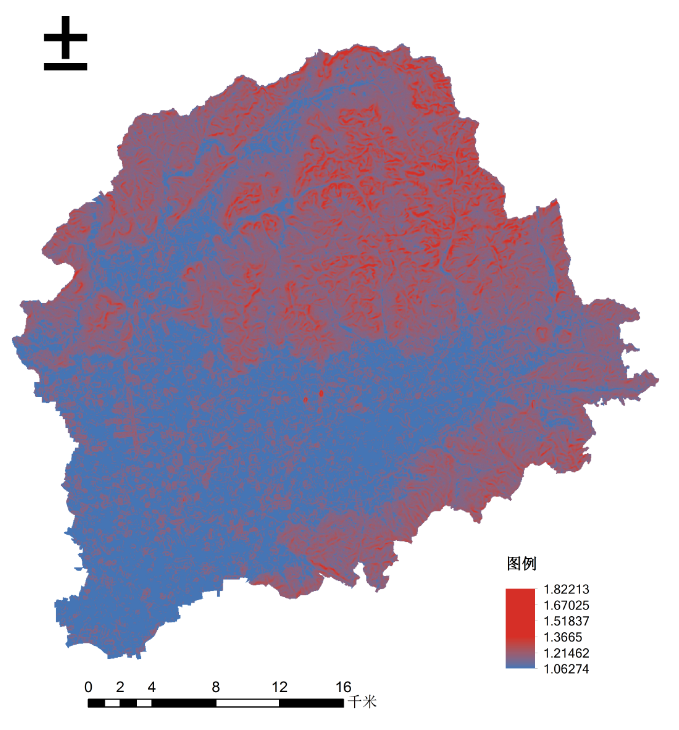

坡長因子L分布圖

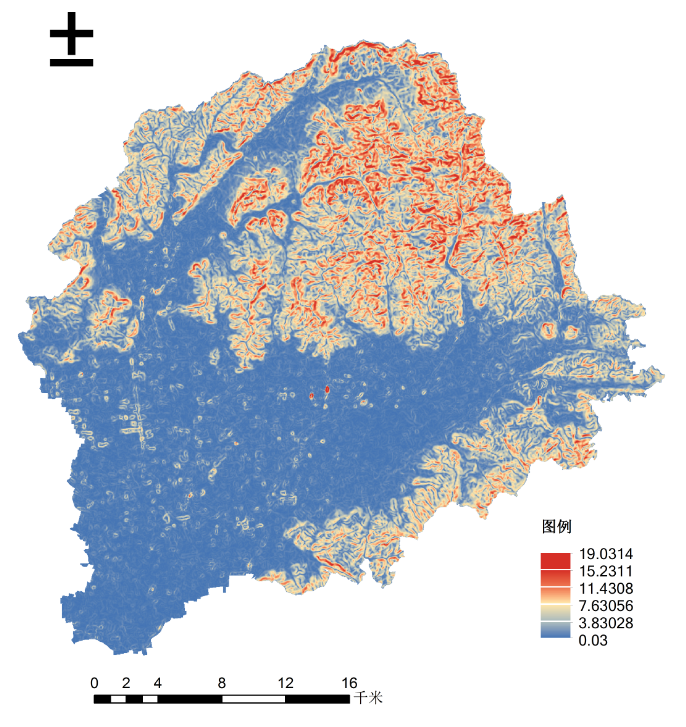

坡度因子S分布圖

植被覆蓋與生物措施因子

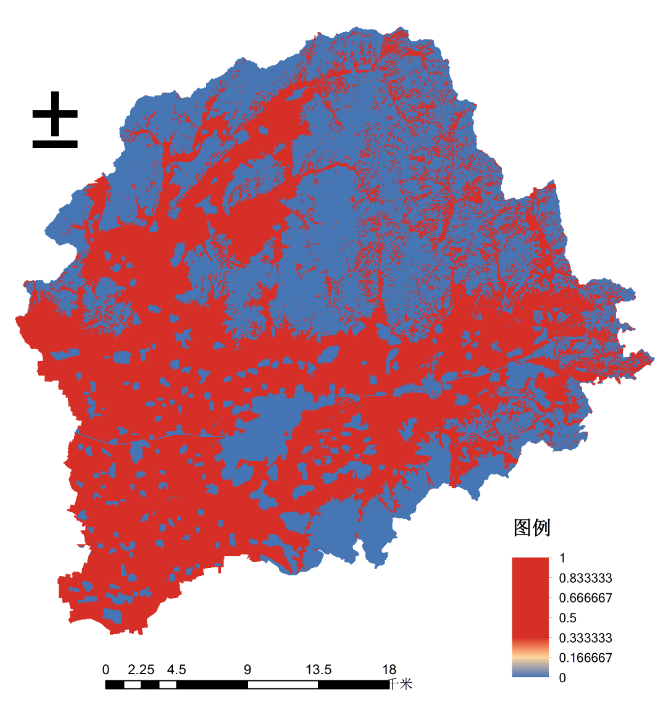

耕作措施因子

模型計算

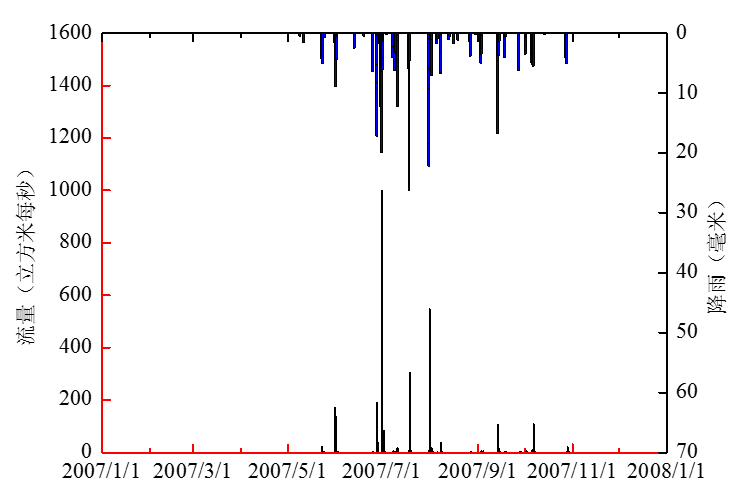

年徑流過程

侵蝕強度分布圖

水保措施防洪效益分析

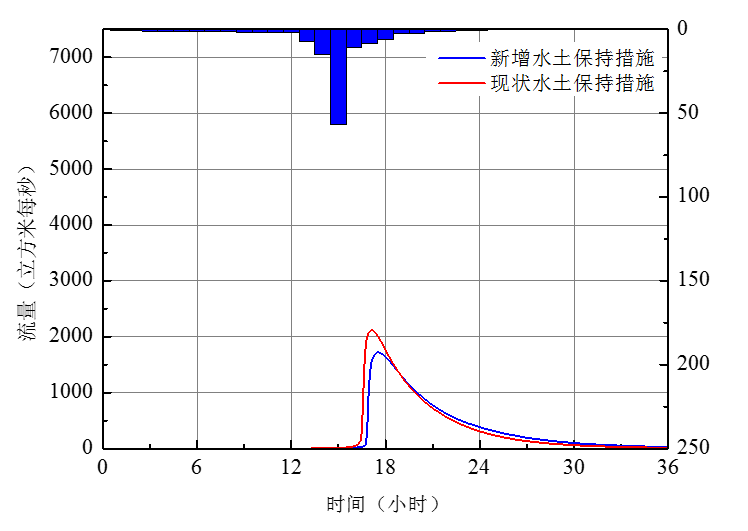

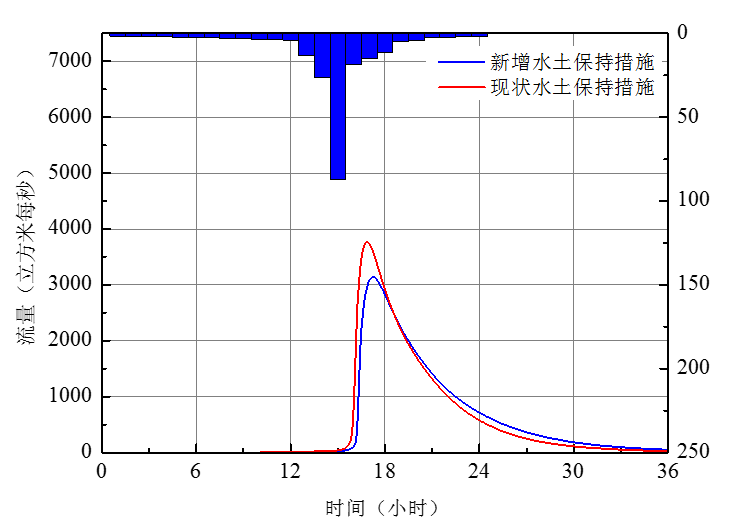

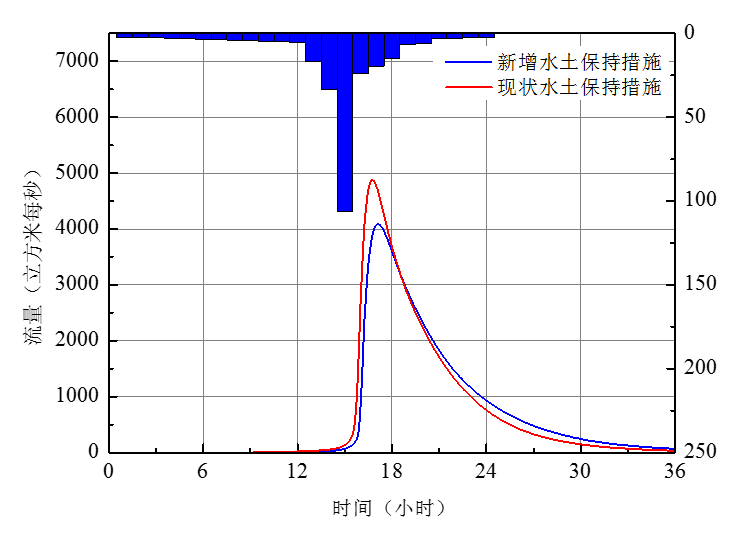

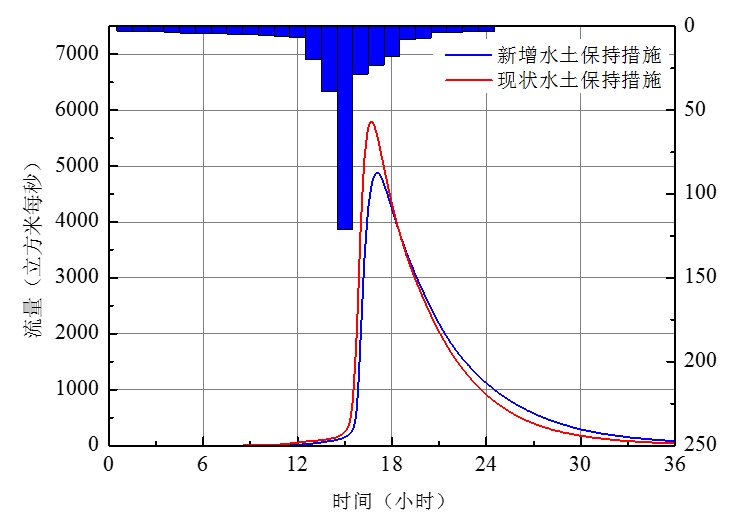

以某年計算所用的參數為基礎，在5個典型頻率（5年一遇、10年一遇、20年一遇、50年一遇以及100年一遇）24小時設計暴雨的條件下，通過改變下墊面條件，模擬新建水保措施條件下，得到流域洪水和土壤侵蝕的變化規律，分析研究水保措施對洪水和土壤侵蝕的影響。    結論：有新建水土保持措施和已有水土保持措施兩種條件下流域出口的洪水過程比較。新建的水土保持措施有效的起到了推遲洪峰出現時間及減少洪峰流量等滯洪削峰的作用。

5年一遇

10年一遇

20年一遇

50年一遇

100 年一遇
